TAKEX  SSXU20光幕 技术参数的分析与解说

SSXU20系列是专为狭小空间、高精度检测设计的超薄工业光幕,它包括8各型号,由于光轴的间距固定为20mm，

每个型号代表着不同的光轴数,提供八种不同宽度的探测范围，从160毫米到720毫.产品核心优势在于体积

控制与双模式检测能力,可替代多组单光电方案，简化系统设计，提升集成度。

从检测原理来看，产品采用对射式架构，投光器发射850nm红外LED光束,受光器接收信号,任意光轴被遮挡时

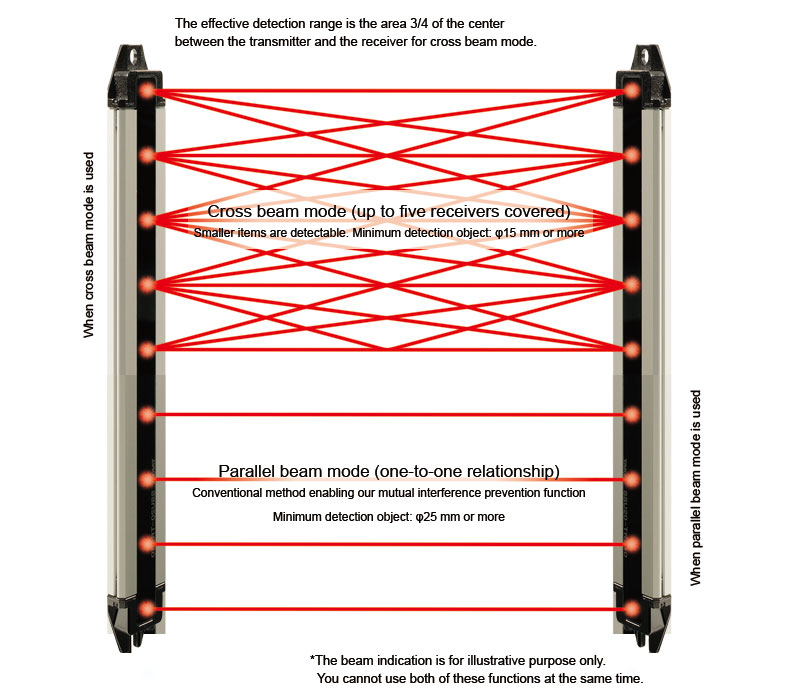

输出动作.两种检测模式可通过接线切换：平行光模式为传统1:1点对点扫描，逻辑简单，响应速度快，支持主从

模式双机防干扰，最小检测物体φ25mm，适用于常规工件检测与多机并排安装场景；交叉光模式为1发射对应5

接收的阵列扫描，形成倾斜交叉光束,填补物理光轴间隙,最小检测物体φ15mm，对薄片状、镂空物体检测更稳定，

但不支持防干扰功能，且仅在投受光器中间3/4区域内可达到标称检测精度，边缘区域精度退化为φ25mm，设计

时需注意有效检测范围。

TAKEX  SSXU20光幕 技术参数的分析与解说

核心电气参数方面，供电范围DC12~24V ±10%，纹波10%以下，不同型号消耗电流在75mA至125mA之间。输出

方式支持NPN与PNP集电极开路，通过接线选择，最大负载电流50mA（DC30V），残压2V以下，可直接接入PLC输

入端子或驱动小型继电器。

响应时间：平行光模式遮光20ms以内、入光30ms以内；交叉光模式遮光30ms以内、入光50ms以内。内置反接保

护与短路保护，负载短路时输出自动关断,排除故障后重新上电即可恢复。防护等级IP65，工作环境温度-10℃~+55℃，

耐冲击300m/s²，适配多数室内工业工况。

接线设计上,投光器为4芯灰色电缆，受光器为5芯黑色电缆，标配3米线长。核心接线：棕色接电源正极，蓝色接0V，

黑色为控制输出，橙色/紫色为同步线，紫色为M/S模式切换线。单台平行光模式使用时，紫色线悬空或接0V；双机防

干扰时，一台设为主机（紫色接0V），另一台设为从机（紫色接主机同步线），即可实现并排安装无串扰。切换为交

叉光模式时，按对应接线方式短接

指定引脚即可，无需额外硬件。电缆延长需使用0.5mm²以上线缆，单端延长距离不超过25m，建议使用屏蔽线减少

电磁干扰。

安装设计要点包括：投光器与受光器必须正对安装，线缆引出方向保持一致，不可反向；采用M4螺钉固定，配套三点

组合螺丝，紧固扭矩适中，避免铝壳变形；安装面优先选用30系列铝型材，利用中心孔位平齐安装，确保光轴与结构

平行；检测区域周边的强反光面需保持足够距离，防止光线绕射造成漏检；交叉光模式下，被测物体应尽量布置在检

测区域中心3/4范围内,以保证检测精度；多台紧密并排时，优先选用平行光模式并开启主从防干扰。

工程应用需严格注意：本产品为工业物体检测用途，不属于安全光幕，未取得人身防护安全认证，严禁用于冲压机、

剪切设备等危险机械的人身安全防护，不可作为紧急停止触发装置；透明、高反光物体检测需提前实测验证；IP65

防护可防淋水与粉尘，但不可长期浸泡，接头处需做好防水处理。
